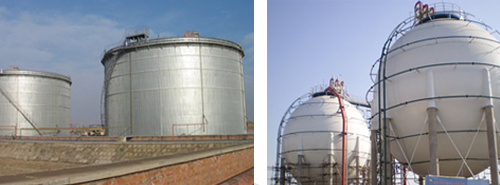

油品儲運安全一直是石化行業各級部門和企業高度重視的問題。多年來，雖然采取了不少安全措施和技術，仍然存在著不少隱患，安全事故仍有發生。國標的新規范明確要求：大于或等于10000M3的浮頂罐應采用火災自動報警系統。這充分體現了國家對石化行業消防安全的高度重視。為此，各石化企業一直在尋找一種簡單、可靠，且有利于提升企業安全管理自動化水平的新型安全監測技術。



　　

　　　　　

FBG1550光纖光柵信號處理部件是一款準分布式、可恢復、差定溫、本質安全防爆的新一代感溫火災探測系統。符合國標GB/T 21197-2007《線型光纖感溫火災探測器》各項技術要求。

FBG1550感溫火災探測器在石化上應用技術特點：
　　１、光纖光柵信號處理系統實時自檢，實時校準,保證系統的可靠性和正確性；
　　２、從儲油罐到控制室感溫測量及信號傳輸全部采用光信號，實現無電檢測，本質安全防爆；

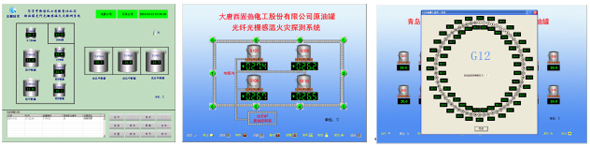

　　３、用戶軟件可通界面直觀地了解儲油罐的實時溫度分布情況，操作簡單方便；
　　４、可實時查看各罐上每點溫度，可查詢各點的溫度歷史記錄、溫度列表、報警記錄、歷史記錄；
　　５、可精確定位報警, 報警定位每個探測器，報警定位間距3m；
　　６、并輸出控制觸點信號，作為報警和火災情況，可與噴淋滅火消防聯動；
　　７、光纖光柵感溫火災探測信號處理器可根據用戶要求，設置預警和報警兩級溫度點、差溫報警；報警發生時，相應探測器位置轉為紅色并閃爍，如系統配置聲光報警器，則報警器同時動作；

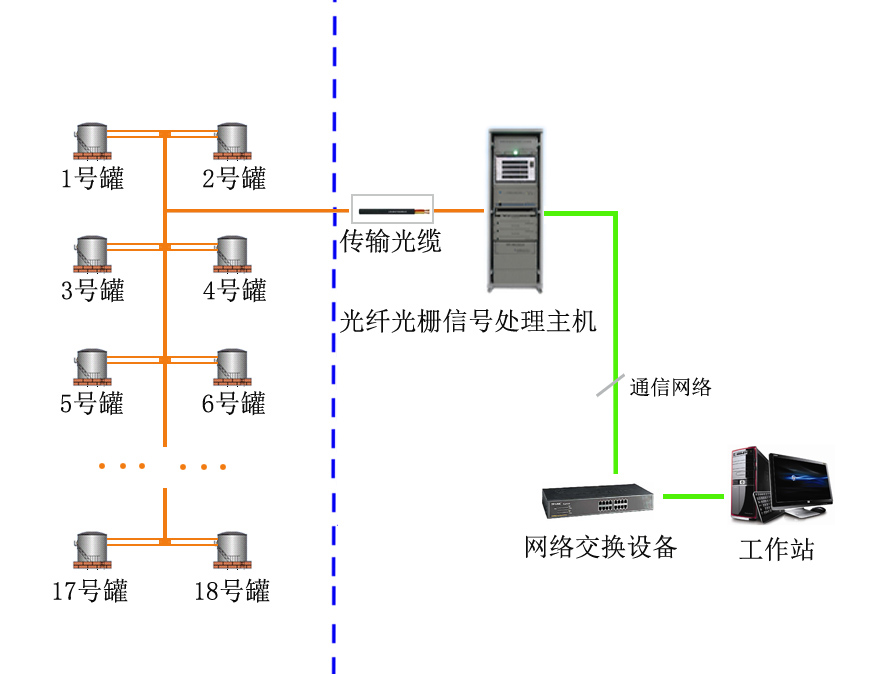

　　８、可通過局域網或光纖專線將測量溫度傳輸?shù)郊锌刂浦行牡挠嬎銠C(jī)上。


　　　　

以6罐3萬方為例，工程配置如下：

１、光纖光柵溫度探測單元： FBG1550-T800
　　　3萬方罐直徑約46M，探測單元間隔<3M，每罐需布設48支溫度探測單元。
　　　探測單元數量：48個點/1個罐×6個罐 ＝ 288個點；
　　　所用光纖光柵溫度探測單元性能如下：
　　　　(1) 連接強度高，可抗15Kg的拉力，能有效防御臺風破壞適用于廣大沿海地區；
　　　　(2) 通過IP68認證，具有很強的耐潮濕耐雨淋性能；

２、光纖光柵信號處理部件主機： FBG1550-2048
　　　系統配置FBG1550-2048型信號處理部件主機1套（ 16通道，1Hz, 4通道備用）；
　　　所配光纖光柵信號處理系統性能如下：
　　　　(1) 可實時查看罐上每點溫度，可查詢每點溫度歷史記錄曲線；
　　　　(2) 測量頻率1Hz，數據保存間隔5~10分鐘可選；
　　　　(3) 三級報警（預警、報警、差溫）輸出，報警溫度可任意設定；
　　　　(4) 通道分配：
　　　　　　每罐48支探測單元串成2串，每串24支探測單元，交叉布設；
　　　　　　每罐使用2通道，6罐合計使用12通道。
　　　　(5) 輸出信號接口：
　　　　　　LAN（TCP/IP或OPC協議）、R232(Modbus協議)、開關量信號輸出端子
　　３、光纜：

　　　光纜所需長度：單芯光纜1KM, 4芯光纜2KM；
　　４、系統軟件：

　　　測量軟件隨機附帶。
　　５、不間斷電源　

　　　 APC1000 220V交流 ，選配
