系統介紹

DTS光纖測溫主機（通過國家消防型式檢驗產品）可對單側橋架的所有電纜進行連續監測。將感溫探測光纜緊貼每相高壓電纜線型敷設，實現所有電纜的連續、分布式溫度測量，無任何測量盲區。光纖測溫主機選用業界最先進的產品，每個通道的測量時間約2.5s，在10s時間內即可實現所有電纜的溫度連續測量，響應速度非常迅速。

測溫主機的用戶軟件采用先進的基于Web的以太網系統架構，測溫主機可以方便地與客戶局域網無縫連接，在網絡內的任何一臺計算機均可快捷地訪問測溫主機，通過操作系統自帶的IE瀏覽器即可訪問、調取溫度數據和報警信息。

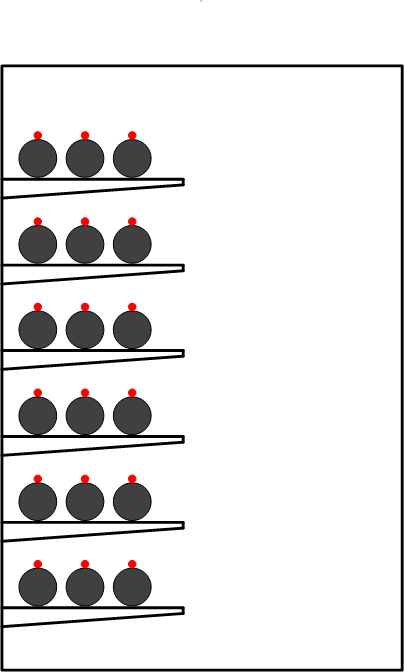

圖1 感溫探測光纜敷設示意圖（黑色符號為高壓電纜，紅色符號為感溫光纖）



如果橋架電纜為普通的380V低壓動力電纜或控制電纜，感溫光纜也可選擇以正弦波的敷設方式，感溫探測光纜緊貼于所有被保護的動力電纜或控制電纜的外護套上面。具體安裝方法參照下圖，固定卡具選用阻燃塑料卡具。





圖2 感溫探測光纜敷設示意圖（低壓動力/控制電纜）




功能及特點
光纖溫度監測系統應能分別針對不同環境下的溫度進行監測，能盡早發現事故隱患，將損失減至最低。同時提供大量在線監測數據，為運行人員全面了解電氣設備的使用情況提供可靠依據。系統功能如下：
1、 系統實時對整個220kV變電站的所有高壓電纜進行巡檢，100%覆蓋監測區域，無測量盲區。
2、 系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到溫度值或溫升速率超過設定的閾值（閾值參數可由用戶自定義設置），自動發出聲光報警信息，并通過干接點繼電器端子傳送至火災報警主機。
3、 系統具有多區域配置功能，能對整個測量范圍在長度上進行分區，分區數可達500個以上，系統可對每個分區進行分別配置，對某些區域進行重點監測。
4、 當發生火災時，及時提供報警信息并準確定位起火位置，定位精度小于1m，并可與其它消防設施進行聯動控制。
5、 實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
6、 系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
